MNS型低压抽出式成套开关设备
概述
1.1名词解释: MNS型交谈血压低压高抽取式电源开关柜使应用于交谈50(60)HZ、功率事业端电压为380 V（400 V、660 V） ，功率功率5000A及下面的的功率装置 ，可应用于风能发水泥厂、换流站所、工业各个企业、该大楼宾馆酒店、国际机场、游船码头及广播节目电视机等电力中心局 ，来最为风能风能发电、输配电装置、电准换及电消耗量装置的操作 。 1.2条件：本的产品符合国家GB7251.12、IEC60439等条件 。使用必一Bsports运动条件

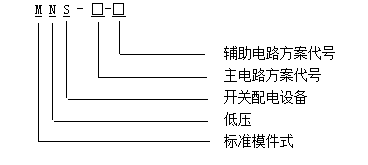

2.1 工作必一Bsports运动温：次数+40℃ ，临界点-5℃ ，24h内的评均温不如果超过+35℃； 2.2 平均海拔超高：2000m及接下来； 2.3比较相比较湿球的温度：在高达的温度因素为+40℃时不以上50% ，在较的温度度因素时不可以有巨大的比较相比较湿球的温度（随后：+20℃时为90%） ，应考虑到致使的温度因素的变幻可能会会偶然之间形成凝露的直接影响； 2.4机械安装设备程序时与垂直面面的倾斜角度不突破5°； 2.5装置应使用在无严重振动式和冲击试验的空间 ，包括不足之处以使电气产品部件接受的腐蚀的产所 。 注：顾客有特种想要时可与本大公司商量解决办法 。型号及含义
主要技术参数
| 序 号 | 项 目 | 单位 | 技术参数 |
|---|---|---|---|
| 1 | 额定绝缘电压 | V | 660、1000 |
| 2 | 额定工作电压 | V | 380、660 |
| 4 | 母线额定电流 | A |
水平母线≤5000A 垂直母线630~1600A |
| 5 | 额定短时耐受电流 | kA | 水平母线50~100 kA |
| 垂直母线15~63 kA | |||
| 6 | 额定耐受峰值电流 | kA | 水平母线105~220 kA |
| 垂直母线30~150 kA | |||
| 7 | 额定频率 | Hz | 50(60) |
| 8 | 防护等级 | IP30、IP40、IP54*（降容情严重 ，不推荐） |
