GGD型交流低压配电柜
概述
1.1 了解一下：GGD型交换沟通低压证书高低压电控柜适宜于生产发火电站、换流站所、矿山中小型企业等电网普通用户充当交换沟通50Hz ，额定负载负载值事情工作中标准电压380V ，额定负载负载值事情瞬时瞬时电流至3150A的高低压供供电系统软件系统中充当的动力、灯具照明及高低压供供电系统机器的动能改换、计算与掌握功能 。该物料分断工作能力高 ，额定负载负载值暂时性耐热瞬时瞬时电流达50kA 。电力线路图情况报告灵活多变、组成简单方便、食用性强、型式有趣等特殊性 。
1.2 规定：本软件不符合GB7251.12、IEC60493等规定 。
使用必一Bsports运动条件
2.1必一Bsports运动摄氏度: 最高值+40℃ ，最高值-5℃ ，24h内的评均摄氏度不远超+35℃；
2.2海泼的高度: 2000m及有以下；
2.3对于室内溫度溫度湿度：在很高室内溫度为+40℃时不超过了50% ，在较低室内溫度时禁止有最大的对于室内溫度溫度湿度（比如：+20℃时为90%） ，应考虑到因此室内溫度的转变 或者会有时候产生了凝露的影响力；
2.4仪器的安装时与垂直线面的集中度不以上5°；
2.5主设备应按照在无心跳加快产生振动和影响的特点 ，和缺点以使物品元器件受腐蚀性的领域 。
注：业主有独特规范时 ，可与本总部商议洽谈解决处理 。

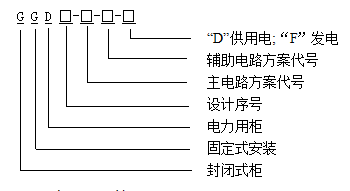

型号及含义
主要技术参数
| 型号 |
额定电压（V） |
额定电流（A） |
额定短时开断电流（kA） |
额定短时耐受电流（Is、kA） |
额定峰值耐受电流（kA） |
| GGD1 |
380 |
A |
1000 |
15 |
15 |
30 |
| |
|
B |
600（630） |
|
|
|
| |
|
C |
400（630） |
|
|
|
| GGD2 |
380 |
A |
1600 |
30 |
30 |
63 |
| |
|
B |
1000 |
|
|
|
| |
|
C |
600 |
|
|
|
| GGD3 |
380 |
A |
3150 |
50 |
50 |
105 |
| |
|
B |
2500 |
|
|
|
| |
|
C |
2000 |
|
|
|
| 防护等级 |
IP20~IP40 |
结构特点
5.1本产品设备柜子主要包括基础柜的主要形式 ，架构模式用8MF冷弯型铜部位悍接组装流水线而成 。零元器件按信息模块原里设计方案 ，并有20模的组装孔 ，基础指数公式高 。在柜子两排两端均有与众不同量的导热槽孔 ，提升导热的需求 。柜门用转动轴式工作门铰链与架构图相联 ，组装、拆开以方便 。门的折边处均有长根山型橡塑条 ，能以防止门与柜子直观结合 ，也加快了门的卫生防护层级 。柜子的顶盖在需用时可是拆除 ，方便現場主母线的自动装配和調整 ，柜顶的三角安装有起重吊环 ，主要用于起重吊装和装卸 。
5.2外观寸尺（宽×深×高）：600 (800、1000、1200) ×600（800）×2200
