锻床变频控制方案
系统描述：

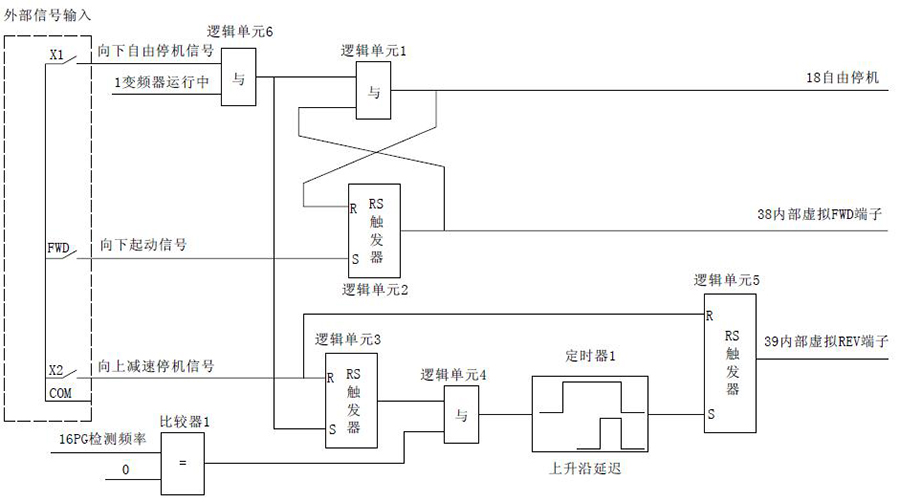

1、由FWD启动时变頻器作业 ，驱使无刷三相直流无刷电机旋转使平衡锤或锻刀的工具向外高快速慢作业 ，当遭遇到X1接线绝缘端子排时 ，变頻器公民权宕机 ，平衡锤或锻刀继读以一些 的初使快速慢向外公民权落体 ，当推至锻件后 ，无刷三相直流无刷电机的检侧快速慢为零 ，这段时间系统的定时逆向作业 ，无刷三相直流无刷电机拖动平衡锤或锻刀往上走作业 ，在上升步骤中 ，X2接线绝缘端子排使变頻器减慢速度宕机 ，使平衡锤或锻刀停在很高空坠落 ，筹备开端下这个操作反复的 。 2、并且 ，可给出事实设制加减速运动的时间、正反两面转有差异 的钻速（多段速）、抱闸效果等能力 。 提前准备：鉴于必须 加快对此起停 ，须把服务商技术指标Fn-52 (打出电压降治愈事件）设为不大：0.1s 。主要参数设置:
| 参数 | 参数名称 | 设置值 | 说明 |
|---|---|---|---|
| F0-02 | 运行命令通道选择 | 1 | 端子运行命令通道 |
| F4-00 | X1数字输入端子功能 | 0 | 用于向下自由停机输入端子 |
| F4-01 | X2数字输入端子功能 | 0 | 用于上下减速停机输入端子 |
| F4-06 | FWD端子功能 | 0 | 用于踏板起动输入端子 |
| F4-07 | REV端子功能 | 0 | 取消该端子原功能 |
| Fd-21 | 逻辑单元5输入1 选择 | 35 | X2端子状态 ，复位RS触发器 ，产生停机信号 |
| Fd-22 | 逻辑单元5输入2选择 | 53 | 定时器1的输出信号 ，置位RS触发器 ，产生反转起动信号 |
| Fd-23 | 逻辑单元5配置 | 10 | RS触发器功能 |
| Fd-24 | 逻辑单元5输出选择 | 39 | 内部虚拟REV端子 |
| Fd-25 | 逻辑单元6输入1选择 | 34 | X1端子状态 |
| Fd-26 | 逻辑单元6输入2选择 | 1 | 变频器运行中 |
| Fd-27 | 逻辑单元6配置 | 0 | 逻辑与功能 |
| FE-00 | 比较器1同相输入选择 | 16 | 选择PG检测频率 |
| FE-01 | 比较器1反相输入选择 | 28 | 比较器1数字设定 |
| FE-02 | 比较器1配置 | 002 | 输入取绝对值 ，同相=反相功能 |
| FE-03 | 比较器1数字设定 | 0% | |
| FE-04 | 比较器1误差带 | 1% | 可适当设置 |
| FE-12 | 逻辑单元1输入1选择 | 71 | 逻辑单元6输出 |
| FE-13 | 逻辑单元1输入2选择 | 50 | 逻辑单元2的输出 |
| FE-14 | 逻辑单元1配置 | 0 | 逻辑与功能 |
| FE-15 | 逻辑单元1输出选择 | 18 | 自由停机 |
| FE-16 | 逻辑单元2输入1选择 | 49 | 逻辑单元1的输出 ，RS触发器清零端 |
| FE-17 | 逻辑单元2输入2选择 | 45 | FWD端子状态 ，用于下行起动控制 |
| FE-18 | 逻辑单元2配置 | 10 | RS触发器功能 |
| FE-19 | 逻辑单元2输出选择 | 38 | 内部虚拟FWD端子 |
| FE-20 | 逻辑单元3输入1选择 | 35 | X2端子状态 ，上行减速停机指令 |
| FE-21 | 逻辑单元3输入2选择 | 71 | 71：逻辑单元6输出 |
| FE-22 | 逻辑单元3配置 | 10 | RS触发器功能 |
| FE-24 | 逻辑单元4输入1选择 | 51 | 逻辑单元3的输出 |
| FE-25 | 逻辑单元4输入2选择 | 47 | 比较器1的输出 ，用于上行起动控制 |
| FE-26 | 逻辑单元4配置 | 0 | 逻辑与功能 |
| FE-28 | 定时器1输入选择 | 52 | 逻辑单元4的输出 |
| FE-29 | 定时器1配置 | 000 | 上升沿延迟功能 |
| FE-30 | 定时器1设定时间 | 1ms |
